Connection-Oriented Transport TCP

1. The TCP Connections

El protocolo TCP es connection-oriented debido a que antes de que una aplicación pueda comenzar a enviar datos a otra, debe primero ocurrir un saludo inicial entre ambos procesos. Las conexiones TCP no son una conexión end-to-end como la de un circuit-switched-network, si no son conexiones lógicas donde el estado común reside únicamente en el TCP de los hosts. Los elementos de red en el centro de la red no contienen esta información.

Una conexión TCP provee un servicio full-duplex, un proceso A puede enviar información al proceso B al mismo tiempo que este le envía información en sentido contrario al proceso A. Se dice que esta conexión es point-to-point, ya que conecta únicamente dos hosts.

Debido a que se envían tres segmentos de información en el procedimiento de establecimiento de la conexión, se refiere usualmente como three-way handshake. Los primeros dos segmentos no contienen información de la aplicación, mientras que el último puede hacerlo. Una vez establecida la conexión, los procesos envían información a través del socket. TCP redirige esta información al send buffer de su conexión, el cual se configura durante el saludo inicial. De vez en cuando, TCP tomará pedazos de información del send buffer y la enviará a la capa de red.

La cantidad máxima de información que puede ser enviada a la vez es limitada por el MMS (maximum segment size). Este es usualmente determinado por el tamaño del mayor link-layer frame que puede ser enviado por el local sending host, este es llamado MTU (maximum transmission unit). El MMS se configura para asegurarse que el segmento completo pueda caber en un único frame. TCP empareja cada chunk de datos con un header, formado los TCP segments.

TCP utiliza pipelining, permitiendo que el remitente tenga múltiples segmentos transmitidos pero no confirmados en cualquier momento. Este mecanismo puede incrementar drásticamente el throughput de una sesión. La cantidad específica de paquetes que puede tener sin confirmación dependerá de los mecanismos de control de flujo y control de congestión.

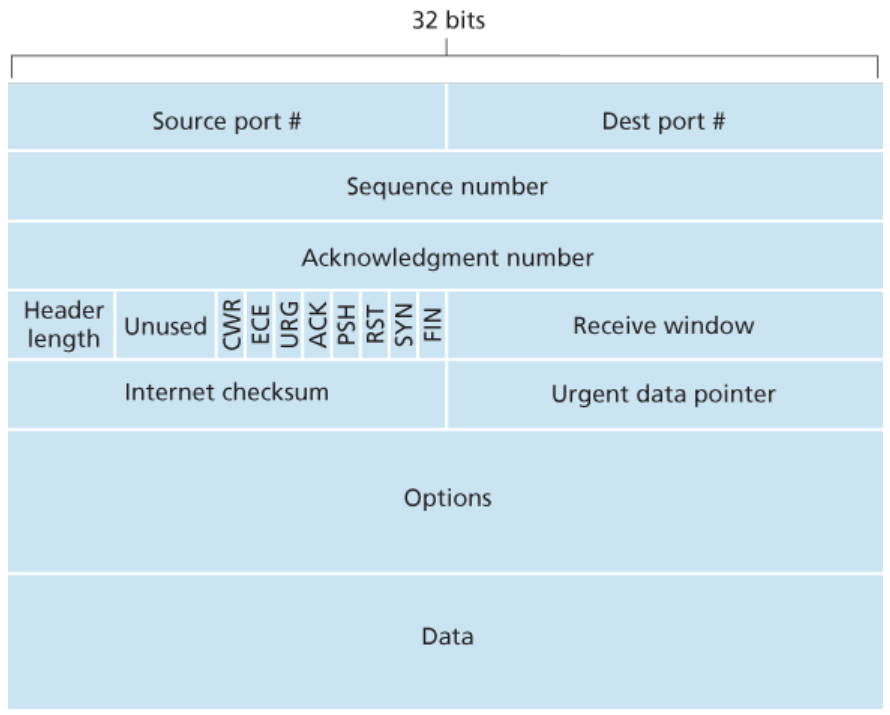

2. TCP Segment Structure

Como el protocolo UDP, el header de TCP contiene los puertos de destino y envio utilizados, y un campo de checksum. Además, contiene los siguientes campos:

• sequence number field (32 bits)
• acknowledgment number field (32 bits)
• receive window field (16 bits)
• header length field (5 bits)
• options fields: son opcionales y de tamaño variable, dependerán del contexto de la comunicación
• flag field (8 bits):
  • ACK bit: Indica que el valor almacenado en el ack field es válido.
  • RST, SYN, FIN bits: Utilizados en el setup y teardown de la conexión
  • CWR, ECE bits: Utilizados en las notificaciones explícitas de congestión.
  • PSH bit: Indica que el receptor de enviar los datos a la capa de arriba de forma inmediata
  • URG bit: Indica que hay información en el segmento que es marcada como segmento. La dirección del último bit de información urgente es indicado en el urgent data pointer field.

Sequence Numbers and Acknowledgment Numbers

El protocolo TCP ve a la información como un desestructurado pero ordenado stream de bytes. El sequence number de un segmento es entonces el número de byte del primer byte del segmento. Por otro lado, el acknowledgment number es el sequence number del próximo segmento que espera recibir. TCP confirma todos los bytes hasta el primer faltante, por lo que se dice que provee cumulative acknowledgments.

Ante recibir un segmento fuera de orden, Existen dos implementaciones válidas:

• El receptor inmediatamente descarta el segmento fuera de orden
• El receptor guarda los bytes y esperan a los bytes faltantes para completar la información

La segunda alternativa es utilizada usualmente debido a su eficiencia en términos de ancho de banda de red.

Para minimizar la posibilidad de que un segmento que aún está presente en la red de una conexión ya terminada sea equivocado por un segmento válido en una conexión posterior, el primer número de secuencia se elige de forma aleatoria.

Cuando el acknowledgment es enviado a través del segmento que lleva nueva información, se dice que el acknowledgment fue piggybacked.

3. Round-Trip Time Estimation and Timeout

TCP utiliza un timeout/retransmit mechanism para recuperar los segmentos perdidos. ¿Qué intervalo deberíamos elegir para los timeouts?

Estimating the Round-Trip Time

El SampleRTT se calcula para un segmento como el tiempo entre su envío y su confirmación. La mayoría de las implementaciones calculan uno a la vez, generando un nuevo valor aproximadamente una vez por RTT.

Debido a la fluctuación de estos valores, se creará un promedio EstimatedRTT que es calculado iterativo de forma iterativa de la siguiente forma, con un $\alpha$ de $1/8$

$$\text{EstimatedRTT}=(1-\alpha )\cdot \text{EstimatedRTT}+\alpha \cdot \text{SampleRTT}$$

Este promedio es llamado exponential weighted moving average, le da más peso a las muestras más recientes. Por otro lado, también aporta valor considerable calcular la variabilidad del RTT, utilizando la siguiente fórmula, con un $\beta =1/4$

$$\text{DevRTT}=(1-\beta )\cdot \text{DevRTT}+\beta \cdot |\text{SampleRTT}-\text{EstimatedRTT}|$$

Finalmente, calculamos el intervalo de la siguiente forma, con un intervalo inicial de un segundo.

$$\text{TimeoutInterval}=\text{EstimatedRTT}+4\cdot \text{DevRTT}$$

4. Reliable Data Transfer

TCP entonces crea un servicio confiable de transferencia de datos encima del servicio best-effort del IP.

Si bien conceptualmente podemos asumir la utilización de un timer por paquete, en la práctica esto es muy costoso, por lo que se suele utilizar un único timer de retransmisión para múltiples paquetes transmitidos no todavía confirmados.

Veremos primero una implementación simple del protocolo TCP. En la llegada de información de la aplicación, TCP envía, encapsula los datos en un segmento y los envía a internet, comenzando el timer si este aún no está corriendo. Ante un timer interrupt, TCP retransmite el primer paquete sin confirmación y reinicia el timer. Ante la llegada de un acknowledge, TCP reinicia el timer (de ser necesario).

Doubling the Timeout Interval

En esta modificación, el tiempo del intervalo es duplicado con cada retransmisión, pero vuelve a ser restablecido ante alguno de los otros dos eventos. Los intervalos crecen exponencialmente luego de cada retransmisión. Esta modificación provee una forma limitada de congestión de control.

Usualmente, la perdida de información es causada por congestión en la red, por lo que si cada usuario sigue retransmitiendo los paquetes a la misma taza, es posible que empeore la situación.

Fast Retransmit

Muchas veces, el remitente puede detectar perdida de paquetes incluso antes de que ocurra el timer interrupt, a partir de la llegada de ACK duplicados.

Cuando un receptor recibe un segmento fuera de orden, este detecta un salto en el data stream. Esto puede ser causado por perdida de información o un reordenamiento en la red. El receptor envía inmediatamente una confirmación para el último paquete recibido en orden, indicando al remitente que se perdió un paquete.

Cuando el receptor recibe tres ACK duplicados, entonces realiza un fast retransmit, retransmitiendo el segmento perdido antes del timer interrupt.

Go-Back-N or Selective Repeat

Un remitente TCP debe únicamente mantener el menor número de secuencia transmitida pero no confirmado, y el número de secuencia del próximo byte a enviar. En este sentido, es similar a un protocolo GBN. Sin embargo, tiene algunas diferencias importantes: en primer lugar, muchas implementaciones de TCP almacenan paquetes recibidos correctamente, pero fuera de orden; por otro lado, TCP únicamente retransmite el primer paquete recibido no confirmado ante un interrupt, en lugar de todos.

Una posible modificación de TCP consiste en el llamado selective acknowledgment que permite a un receptor confirmar paquetes fuera de orden de forma selectiva, en lugar de utilizar cumulative acknowledging. Si lo combinamos con selective retransmission, nuestro protocolo TCP se parecerá bastante a nuestro protocolo genérico SR.

5. Flow Control

Cuando una conexión TCP recibe información correcta y en secuencia, la coloca en el receive buffer. Si la aplicación es relativamente lenta en leer esta información, el receptor puede fácilmente causar un overflow en el buffer de lectura. El servicio de flow-control elimina la posibilidad de que esto ocurra, provee un servicio de speed-matching para emparejar la velocidad de lectura con la velocidad de bajada. Este servicio el distinto al de congestion control; ambos producen el mismo efecto, pero por razones distintas.

Para implementar este mecanismo, un host mantener la siguiente información:

• LastByteRead: El número del último byte que fue leído por la aplicación
• LastByteRcvd: El numero del ultimo byte que fue recibido a través de la red
• rwnd: También conocida como receiver window. Definida a partir de las anteriores variables como el espacio libre en el buffer

El host agregará este último campo a los paquetes transferidos a través de la red, para comunicarle al otro host del estado actual del buffer. Este a su vez deberá mantener las siguientes variables:

• LastByteSend: El número del último byte que fue enviado a través de internet
• LastByteAck: El número del último byte que fue confirmado por el host.

A partir de estos dos valores, podremos calcular la cantidad de datos sin verificar que fueron enviados. El protocolo tratará de que esta cantidad nunca sea mayor al tamaño de la ventana del receptor.

Para permitir que un host que únicamente recibe información le comunique al otro host su window, entonces este valor también se agregara a los mensajes de ACK.

6. TCP Connection Management

Cuando una aplicación quiere iniciar una conexión TCP, este le informa al cliente TCP el cual procederá a establecer una conexión con el servidor.

1. El cliente enviará un segmento especial llamado SYN segment, el cual no tiene información y contiene el SYN bit en 1. Este seleccionará automáticamente un número de secuencia
2. El servidor recibirá el segmento, reservara las variables necesarias para la conexión y enviara el ACK con el SYN bit en 1. Este segmento es conocido como SYNACK. Al igual que el cliente, seleccionará un número aleatorio para su número de secuencia.
3. El cliente, al recibir el segmento, reserva las variables necesarias para la conexión y envía un ACK con el SYN bit en 0, ya que la conexión ya está establecida. Este paquete puede contener información.

Debido a estos tres pasos, este procedimiento se conoce como three-way handshake.

Cualquiera de los dos procesos puede elegir terminar la conexión, al ocurrir esto, se liberan los recursos utilizados en la misma.

1. El cliente envía un close command, con el FIN bit en 1.
2. El servidor lo recibe y envía un ACK para el segmento recibido
3. El servidor envía su propio segmento de cierre, con el FIN bit en 1
4. Finalmente, el cliente envía el ACK para el segmento de cierre y ambos hosts liberan los recursos utilizados.

Durante la vida de una conexión TCP, los hosts atraviesan distintos estados:

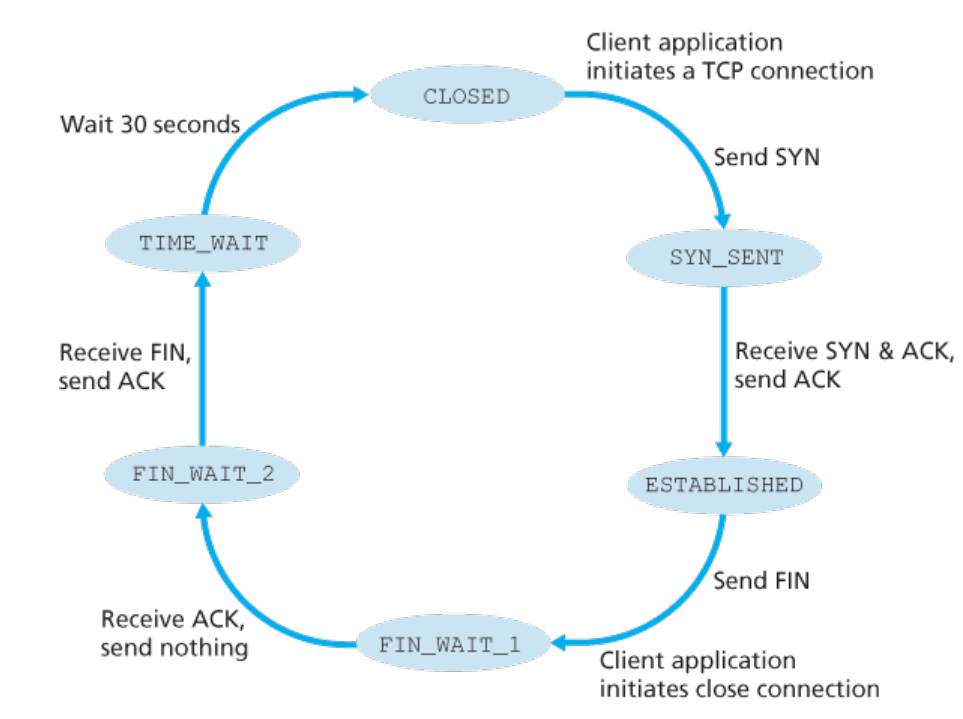

Client State Diagram

El último estado del cliente (time wait) se utiliza para reenviar un ACK en caso de que este se haya perdido en la red.

Cuando un cliente envía un SYN SEGMENT a una dirección y puerto en el que no hay ningún listening socket, este le reenviará un segmento especial de reset con el RST bit en 1.

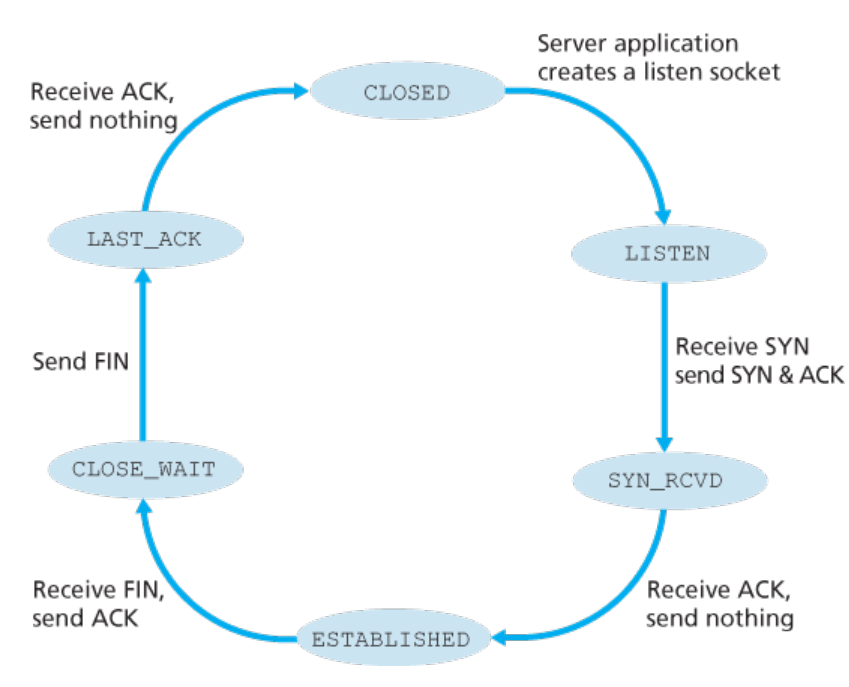

Server State Diagram
