Circuitos

Dada una expresión algebraica, buscamos simplificar para que el costo de representarla en la realidad sea lo más simple. Cuanto más simple es la expresión, necesitaremos menos compuertas y menos entradas por compuerta

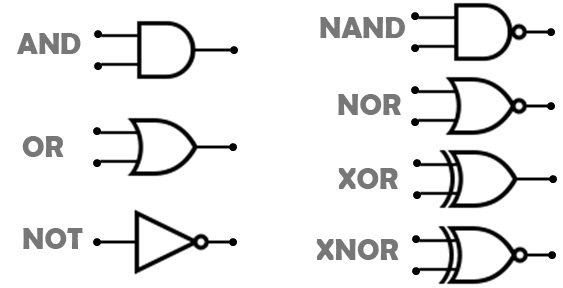

Compuertas

Diseño de Circuitos

El diseño de circuitos consiste en definir una tabla de verdad y luego representar el circuito con compuertas.

1. Expresión Informal
2. Expresión Formal
3. Expresión Mínima
4. Circuito
5. Implementación

Lógica Combinacional

Puedo clasificar mis circuitos según la cantidad de niveles:

• Lógica de Dos Niveles: La suma de minitérminos o el producto de maxitérminos representan la lógica dos niveles
• Lógica Multi nivel: Son más costosos, ya que tienen más compuertas y de distintos tipos, generará un tiempo de respuesta mayor.

Complejidad de Un circuito

Podemos medir la complejidad de un circuito de la siguiente manera

$$\text{Complejidad}=\sum \text{Tc}\cdot \text{Ce}$$

Siendo $\text{Tc}$ el tipo de compuerta y $\text{Ce}$ la cantidad de entradas de esa compuerta
