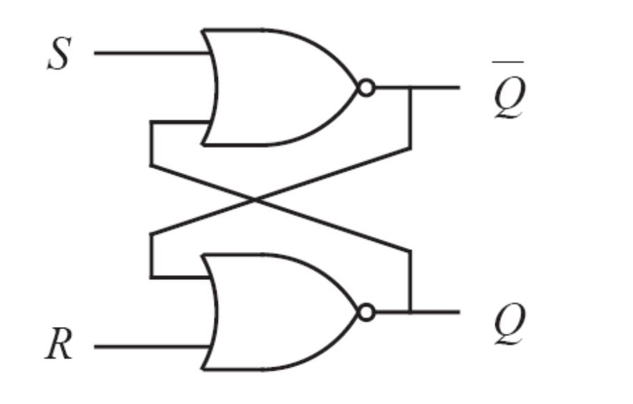

Flip Flop - RS Asincrónico
En un circuito simple con capacidad de memoria, transforma pulsos temporales de en pulsos constantes .

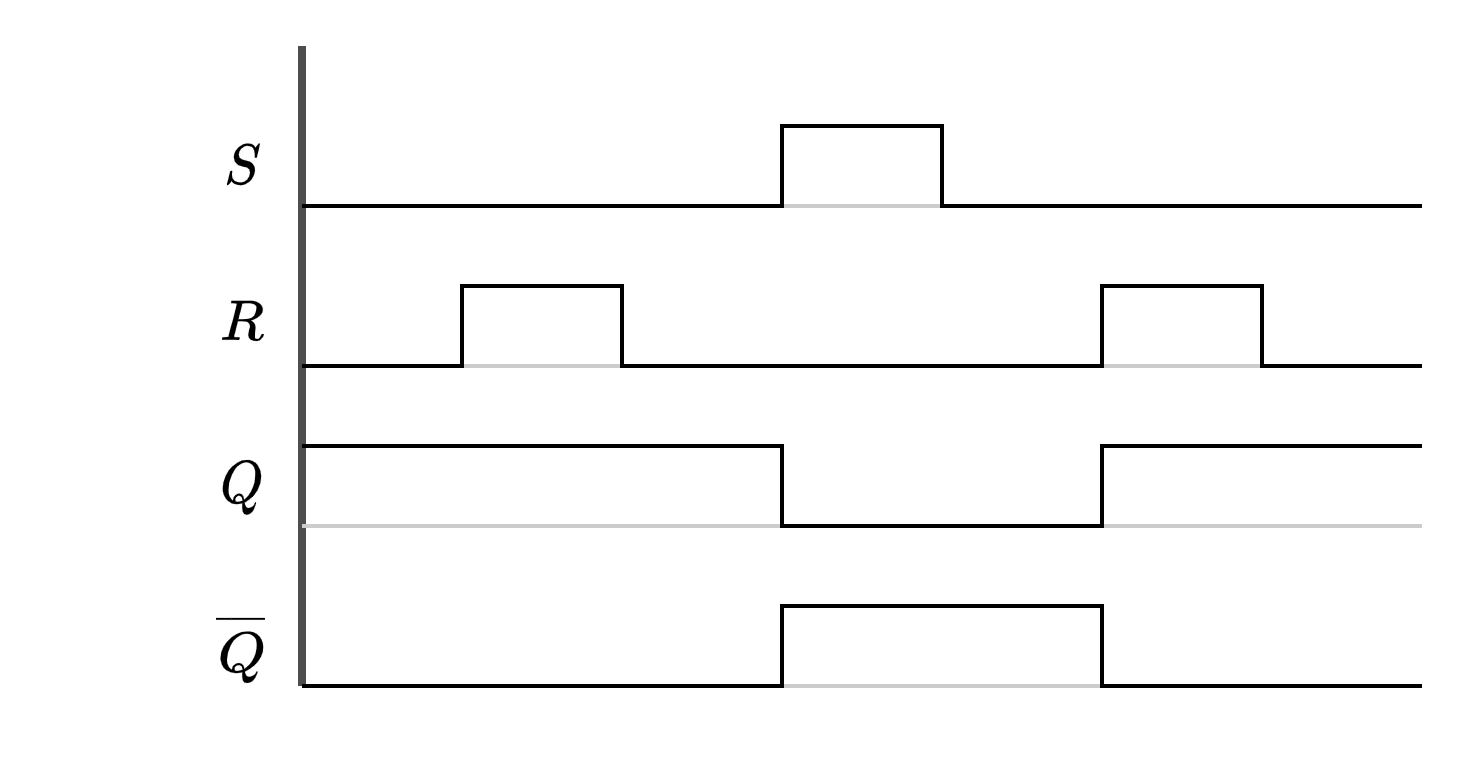

Diagrama de Tiempos
Para analizar el comportamiento de la función, debo realizar un diagrama de tiempos. Para eso, pienso las entradas como una función de tiempo (pulsos) y analizo el cambio en las variables de la función.
Tabla de Estados
Otra forma de analizar un circuito con memoria es a partir de un diagrama de estados, es como una tabla de verdad, pero depende de las variables de salida.
Ecuación Característica
Es una expresión algebraica que representa la variable de salida en función de los datos de entrada (incluyendo la memoria)

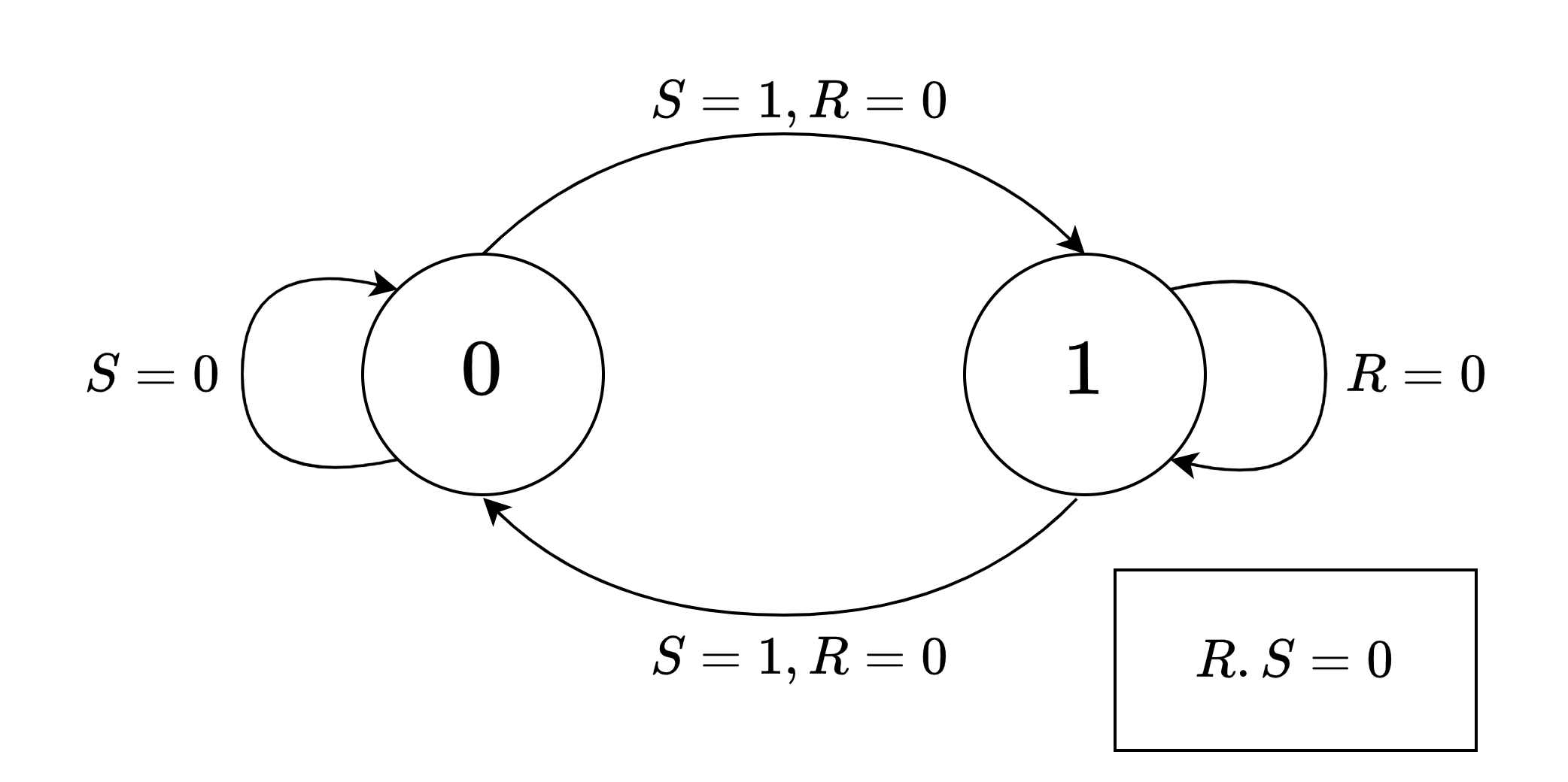

Diagrama de Estados
Es un diagrama que representa las transiciones entre los estados de salida de un circuito

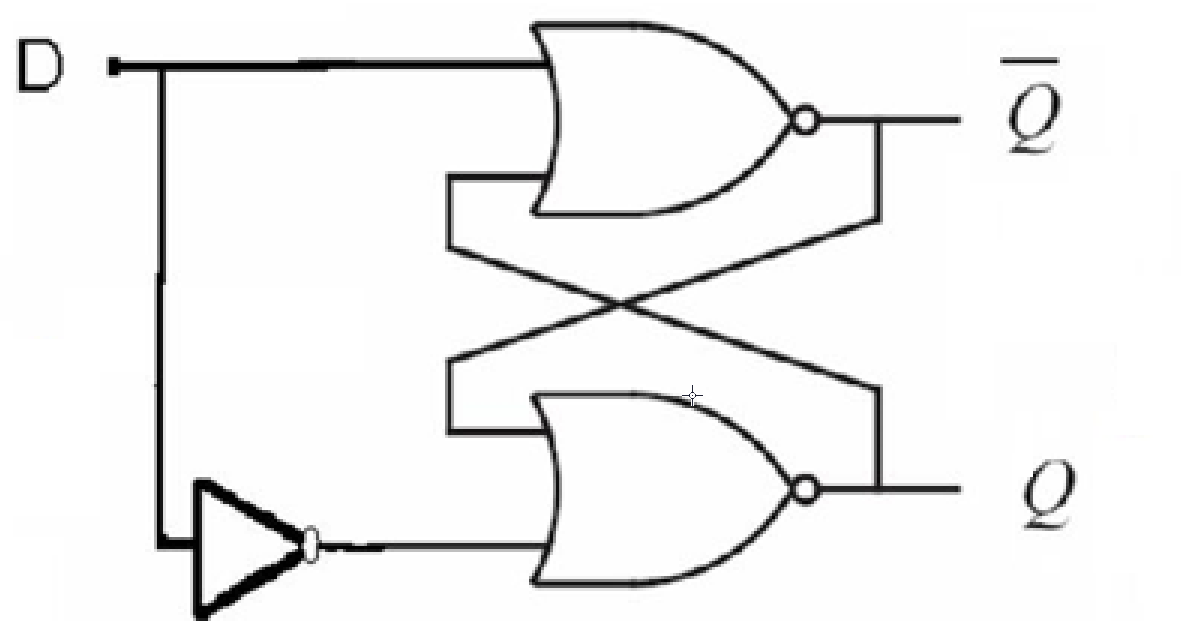

Flip Flop D
vale lo mismo que la entrada . A primera vista no es útil, hace falta una modificación para que la memoria tenga algún efecto en el circuito.

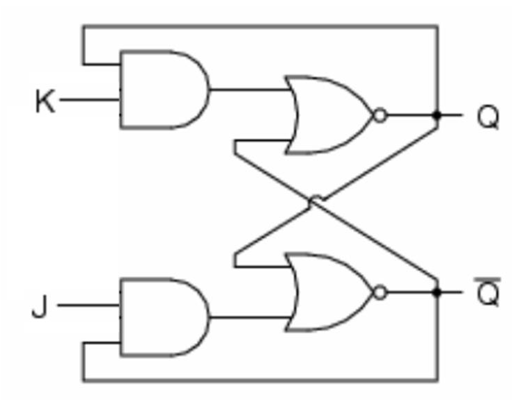

Flip Flop JK
Similar al circuito , pero resuelve la problemática de .
Si , Entonces varía con una frecuencia determinada por las compuertas y el retardo de la retroalimentación. Es difícil determinar el valor de la frecuencia
Flip Flop T
La letra viene del término del inglés “Toggle”. Es una simplificación del Flip Flop , Si , entonces es lo mismo que .
